Caillebotis "Pressé" à lames inclinées de MEISER
+6 photos
Description
Parfois, un excès de transparence n‘est pas souhaité, alors le caillebotis à lames inclinées "Meiser" est tout indiqué.

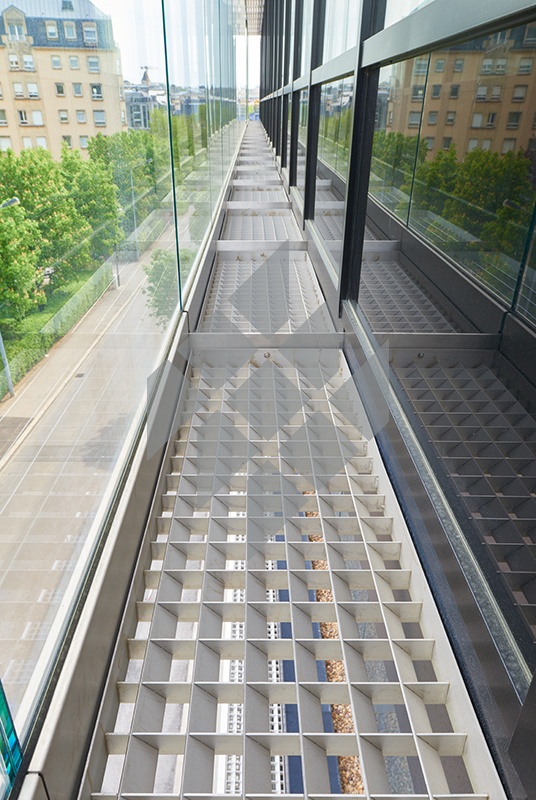

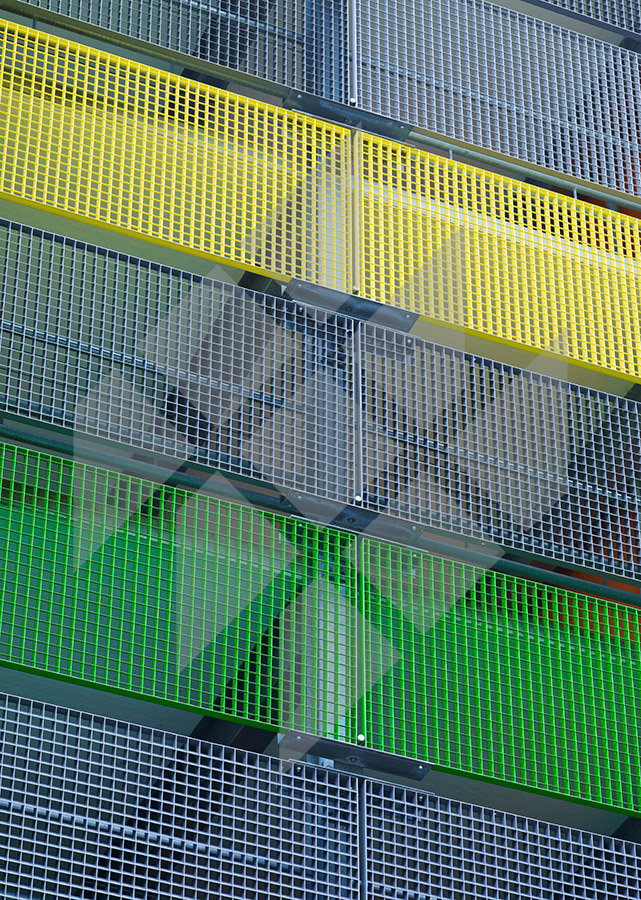

La variété des utilisations des "lames inclinées" est grande, elle ne se limite pas aux usages traditionnels du Caillebotis (planchers ou passerelles); elles savent répondre à d'autres besoins tels que clôtures, claustra, ombrières, brise-soleil, grilles d‘aération, faux plafonds et éléments d’habillage divers.
MEISER propose différentes finitions pour le caillebotis à lames inclinées : acier et peinture, acier galvanisé, acier inoxydable, aluminium peint aluminium anodisé.
Comme le caillebotis pressé classique, les barres insérantes sont assemblées sous pression, à différents pas, et avec différents angles, de manière à adapter le degré de transparence du produit à l'application.
La section et l'espacement des barres porteuses, "Bp", est adapté aux conditions de charges et de portée.

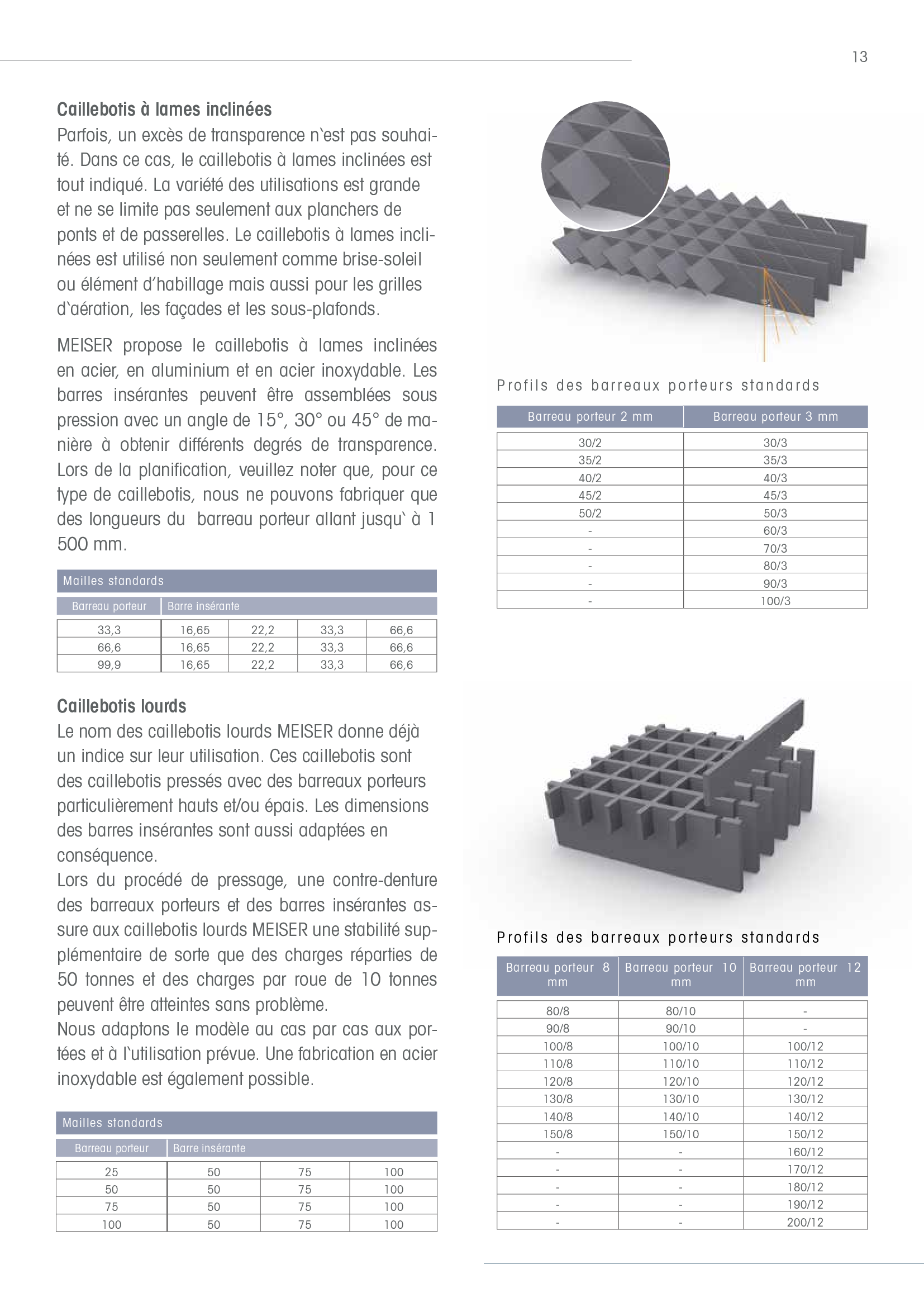

Meiser, propose 2 fabrications distinctes :
• Caillebotis à « lames inclinées droites » :
Dans ce cas, les 2 familles de barres sont encochées. Les encoches sont à 45° dans les barres porteuses. Les entretoises sont insérées, suivant l'angle de 45° (angle 30°, sur demande). Les encoches peuvent atteindre la moitié de la hauteur des barres, créant ainsi un affaiblissement relatif de ces barres.
• Caillebotis à « lames inclinées pliées » :
Dans ce cas, les 2 familles de barres sont encochées comme précédemment, en revanche, les encoches dans les barres porteuses sont verticales et seulement de 10mm. Les entretoises sont découpées sur toute la longueur du pli.
Il résulte de cela que l’inclinaison peut être choisie en fonction de l'usage, et la résistance mécanique du produit n'est pas altérée, par rapport à un « caillebotis classique » (Caillebotis de même maille, et de même section de « Bp »).
Pour le calepinage, la dimension maximale de panneaux souhaitée, est de : 1500mm dans le sens porteur "Sp" et de 1200mm dans le sens des lames.
Nous proposons fréquemment un système de fixation par platines soudées entre 2 « Bp ». Les entretoises peuvent être dégagées au-dessus des platines afin de permettre un montage par l'avant. Pour d'autres cas particuliers, veuillez nous consulter…
Caractéristiques techniques
| Epaisseur | 2 ou 3 mm comme épaisseur des barres constitutivesm | |
|---|---|---|
| Longueur | 1500 mm dans le sens porteur "Sp"m | |
| Largeur | 1200 mm dans le sens des lames inclinéesm | |
| Profondeur | Maille suivant les tableaux par produitm | |
| Hauteur | 30 à 100 (type 1) et 30 à 50mm (type 2)m | |
| Masse surfacique | 15 à 100 kg/m2 suivant "Matière", "Maille" et "Bp"kg/m² | |
| Perméabilité | % de vide, est variable suivant les mailles | |
| Conditionnement | Panneaux cerclés sur bastaings bois et repérés suivant le plan de calepinage | |
| Finition | options, galvanisation et (ou) peinture | |
| Matériau(x) | Acier, Acier+Galvanisation, Acier Inox, Aluminium, Acier Corten sur étude spécifique |
Autres caractéristiques
| Matière du produit | Acier |
|---|---|
| Couleur du produit | Gris |
| Type de bâtiment | Habitat individuel |

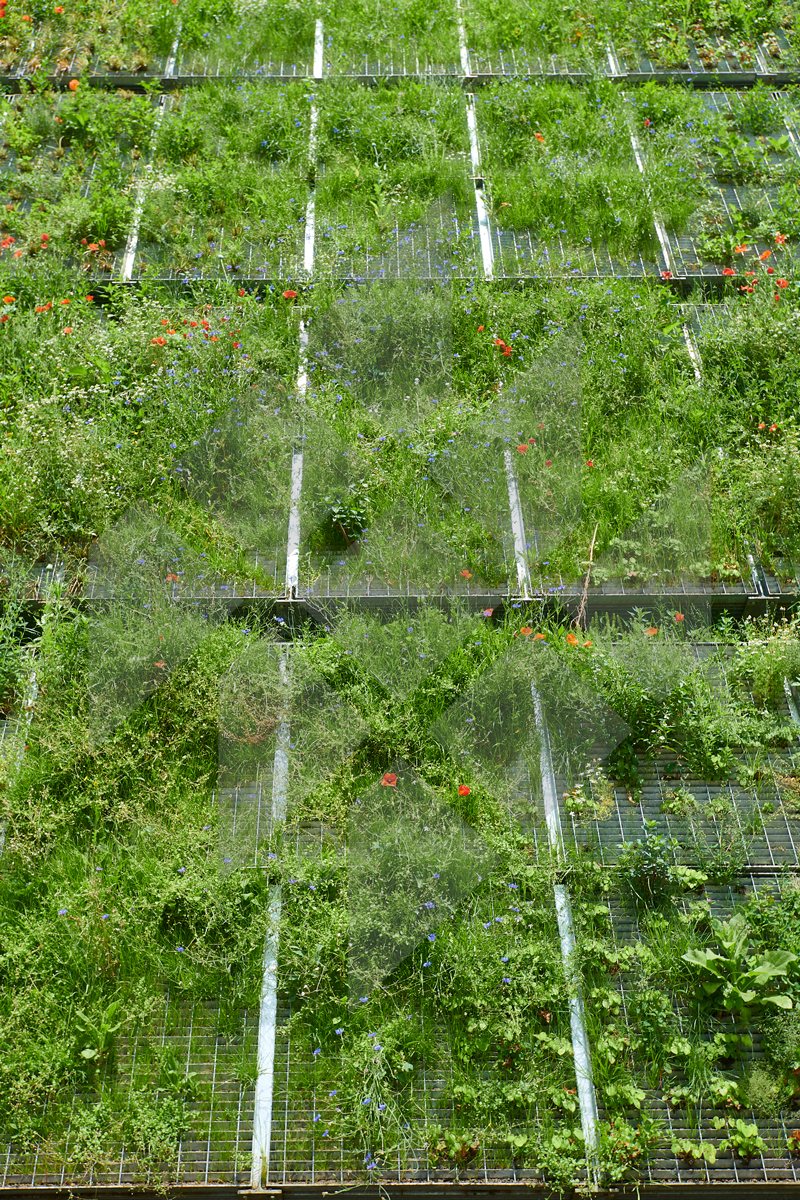

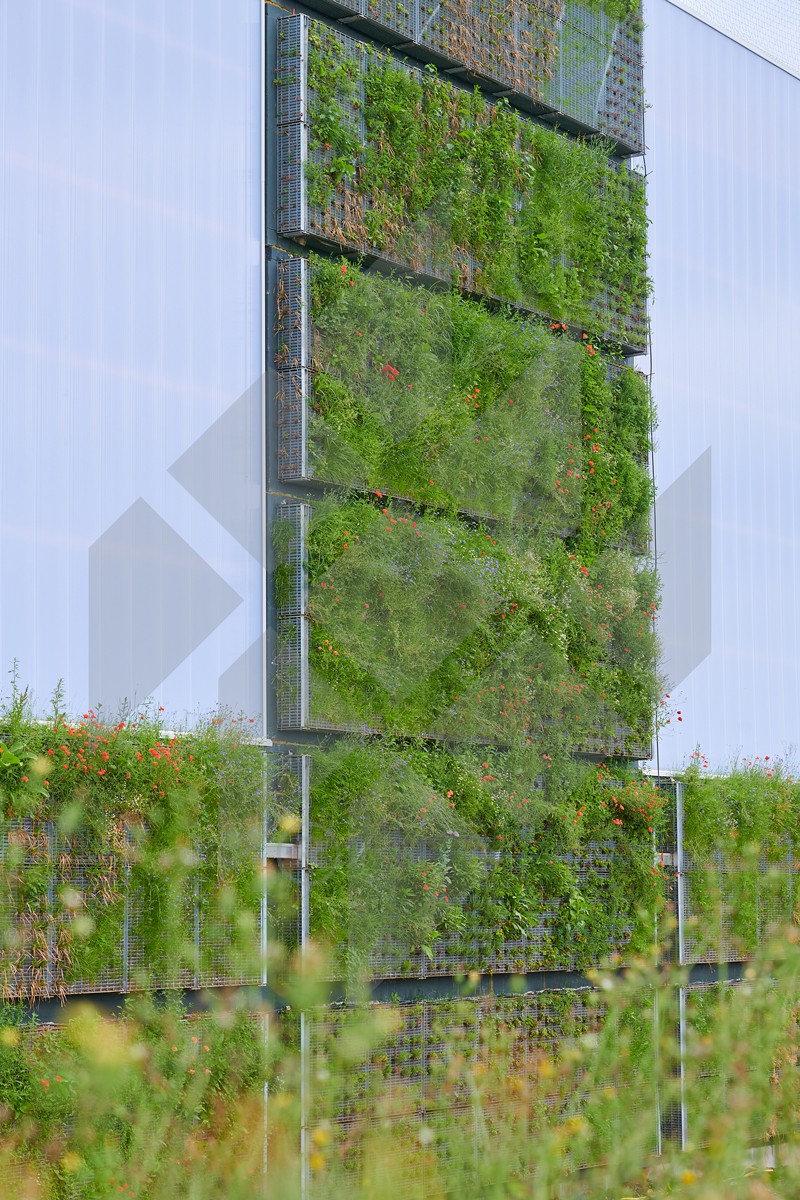

Le produit Caillebotis "Pressé" à lames inclinées du fabricant MEISER classé dans la catégorie Revêtement mural extérieur > Bardages - Vêtures - Vétages (avec ou sans isolation) > Panneaux de façade végétalisés est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Caillebotis "Pressé" à lames inclinées de MEISER est composé de : Acier .
Le produit Caillebotis "Pressé" à lames inclinées de MEISER existe dans les coloris : Gris .
Le produit Caillebotis "Pressé" à lames inclinées de MEISER est prescrit dans des projets de type : Habitat individuel .
Le produit Caillebotis "Pressé" à lames inclinées du fabicant MEISER a une épaisseur de 2 ou 3 mm comme épaisseur des barres constitutives m, une longueur de 1500 mm dans le sens porteur "Sp" m, une largeur de 1200 mm dans le sens des lames inclinées m, une perméabilité % de vide, est variable suivant les mailles
